原位透射XRD
简要描述：原位X射线衍射技术(In-situXRD)是指在材料的形成和转化过程中进行XRD扫描，原位透射XRD主要可用来观察反应过程中所发生的物相转变，精确揭示电池反应机理。
基础信息
产品型号
厂商性质
生产厂家更新时间
2026-01-30浏览次数
118
产品分类
相关文章
详细介绍
| 品牌 | 伊凡智通 | 价格区间 | 面议 |
|---|---|---|---|
| 仪器种类 | 多晶衍射仪 | 应用领域 | 化工,能源,电子/电池 |
原位透射X射线衍射仪
锂离子电池电极材料的性能主要取决于其组成及结构。系统研究材料的组成、结构及性能间的构效关系，探索材料在充放电过程中的结构演化、离子及电荷转移，对深入了解电极材料的储锂机制，优化材料化学组成、晶体结构及形貌有十分重要的意义。
原位X射线衍射技术(In-situXRD)是指在材料的形成和转化过程中进行XRD扫描，主要可用来观察反应过程中所发生的物相转变，精确揭示电池反应机理。
原位透射XRD的原理
透射XRD（透射X射线衍射）是利用材料对短波长的X射线（如Mo靶，波长0.709埃)的低吸收特点，穿透样品从而获得XRD图谱的衍射技术。
透射XRD可以获得全部深度范围内的所有材料的衍射信号。
透射XRD不受样品厚度和平整度的限制，尤其是聚焦透射几何XRD，样品可以具有一定的厚度而衍射峰的分辨率不受影响。
透射XRD对具有高度取向的样品和需要全部深度衍射信息的样品具有优势。
透射XRD非常适合研究软包全（半）电池，因为：
·可以同时观测到正负极材料的原位变化。
·探测到极片上正负极材料全部深度范围内的原位变化。
·利用软包电池的优异充放电性能，更接近材料的真实工况。

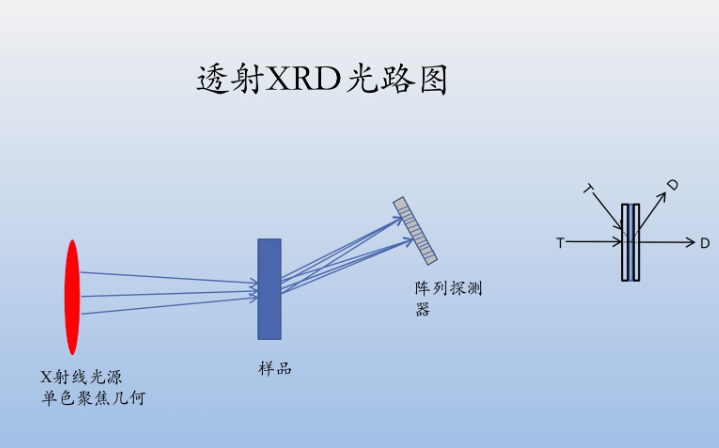

原位透射XRD光路图
1.透射XRD最佳的光路设计是聚焦透射几何。使用特殊设计的X射线光学器件将X射线聚焦，而焦点位置为探测器的探测面。
2.当X射线透过样品后，衍射信号依然会聚焦在探测器表面，从而获得高强度和高分辨率的衍射图谱。
软包电池的设计
软包电池可以使用正常的工业极片。
·极片的层数为单层正负极或双层正负极（双层设计为单面涂敷的正极和双面涂敷的负极材料组成三明治结构，最大层数不超过7层，4层铜箔，3层铝箔)。
电池的尺寸为~80×80毫米的正方形。
·化成后将多余的电解液真空抽走，使得软包电池平整紧密。
