XRD分析仪的工作原理与核心组件详解

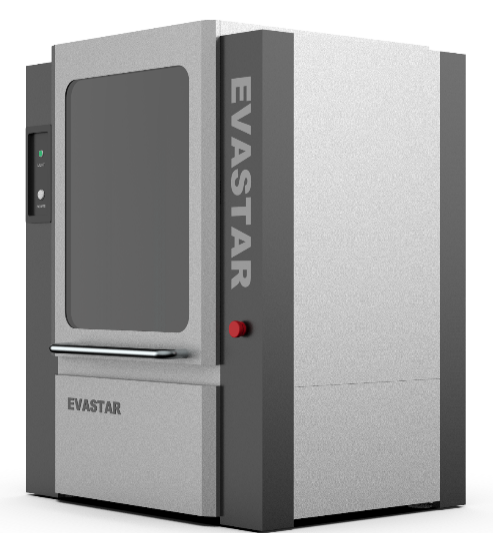

　　X射线衍射（XRD）分析仪是一种基于X射线与晶体材料相互作用原理的重要分析仪器，它通过精确测定物质的晶体结构、织构及应力，在材料科学、化学、生物医学等多个领域发挥着关键作用。

　　1.工作原理

　　XRD分析仪的技术基础是布拉格方程（2dsinθ=nλ）。当一束单色X射线照射到晶体样品上时，由于晶体内部原子呈现规则排列，其原子面间距与X射线波长（通常为0.06-20nm）量级相当，晶体便充当了X射线的天然衍射光栅。晶体中每个原子都会散射X射线，这些散射波相互干涉，在某些特定方向上因相位相同而增强，在其他方向上则因相位相反而减弱，从而产生衍射现象。

　　衍射波叠加的结果是X射线强度在某些方向上加强，在其他方向上减弱。通过分析衍射结果，便可获得晶体结构信息。对于晶体材料，当待测晶体与入射束呈不同角度时，满足布拉格衍射条件的晶面就会被检测出来，在XRD图谱上表现为具有不同强度的衍射峰。而对于非晶体材料，由于其结构只存在短程有序而缺乏长程有序的原子排列，XRD图谱通常呈现为一些漫散射的"馒头峰"。



　　2.XRD分析仪的核心组件

　　基本构造包含四个主要部分，每个部分都发挥着独特而关键的作用：

　　2.1高稳定度X射线源

　　X射线源是仪器的"心脏"，提供测量所需的X射线。它通常由X射线发生器和X射线管组成。调节阳极电压则可控制X射线源的强度。现代高性能X射线源功率可达3kW，采用金属陶瓷材质，具有高稳定性和长寿命。

　　2.2样品及样品位置取向的调整机构系统

　　样品台系统负责精确定位和调整样品位置。根据分析需求，样品可以是单晶、粉末、多晶或微晶的固体块。现代XRD仪器的样品室通常支持大型样品，可兼容30位自动交换器，并支持反射或透射模式下的样品分析。有些型号还支持高温/高压等特殊环境下的实时数据采集，便于研究材料在不同条件下的相变行为。

　　样品制备对实验结果有重要影响。金属样品需要磨成平面且面积不小于10×10毫米；粉末样品要求磨成320目（约40微米）的粒度，且重量约3克左右（最少5毫克），以确保获得准确的衍射强度。

　　2.3射线检测器

　　检测器是仪器的"眼睛"，用于检测衍射强度或同时检测衍射方向。早期使用照相底片，现在已被各种电子探测器取代。常见的探测器类型包括正比计数器、闪烁计数器、半导体探测器（如一维半导体阵列）、位敏探测器以及先进的影像板（IP）和电荷耦合器件（CCD）探测器等。

　　2.4衍射图处理分析系统

　　现代X射线衍射仪都附带安装有专用衍射图处理分析软件的计算机系统，其特点是自动化和智能化。专业分析软件能够实现物相自动鉴别、晶体结构解析、结晶度定量计算、晶粒尺寸分布统计、应力分析以及实时数据采集与图谱拟合等功能。


　　3.测角仪：XRD仪器的核心部件

　　测角仪是XRD仪器中最为关键的核心部件，其精度直接决定整个仪器的性能。测角仪主要由光源臂、检测器臂、样品台和狭缝系统组成。

　　根据设计取向，测角仪可分为垂直式和水平式两种。现代商品仪器大多配置垂直式测角仪，其样品水平放置，对样品制备要求较低，便于块状样品的测试。高性能测角仪的角度重现性可达0.0001度，扫描半径可达300mm，保证了测量数据的精确性和重现性。



　　4.应用与发展趋势

　　XRD分析仪的应用范围广泛，涵盖多个领域：在材料科学研究中用于晶胞参数与原子排列分析；在地质勘探中用于快速鉴别矿石矿物种类；在考古与文化遗产保护中可无损鉴定古代陶瓷制品的矿物组成及烧制工艺。

　　近年来，XRD技术取得了显著进展。在硬件方面，高强度X射线源（如旋转阳极X射线发生器、同步辐射光源）和高灵敏度探测器的出现大大提高了分析速度和精度。在软件方面，计算机技术和自动化控制的发展使仪器操作和数据处理更加便捷高效。



　　XRD分析仪作为一种强大的材料表征工具，其工作原理基于布拉格衍射定律，核心组件包括X射线源、样品台、检测器和数据处理系统。其中，测角仪作为核心部件，其精度决定整体仪器性能。随着技术的发展，现代XRD仪器在分析速度、分辨率和自动化程度方面均有显著提升，为科学研究和工业应用提供了可靠的技术支持。
